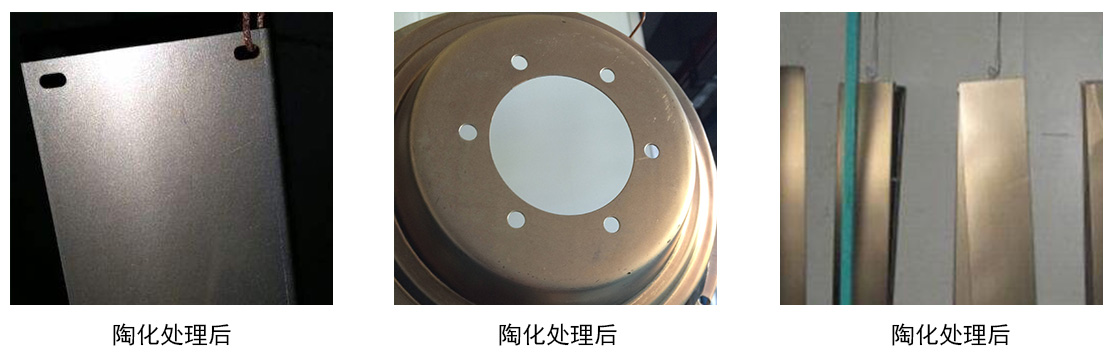

陶化剂是一种不含磷酸盐的反应性预处理化学品，不含磷和重金属，符合欧盟ROHS环保要求，尤其适用于钢，锌和铝的表面处理。它可以增强涂层的结合力和耐腐蚀性。适用于室温下的喷涂或浸渍处理，处理后可用去离子水洗涤。它可以与各种类型的涂料相匹配。该产品是锆盐成膜剂，可以在铝，铁和镀锌板的表面上形成高度稳定的膜。因此，耐腐蚀性极强，与涂层的结合力良好。该产品已经过测试；无磷，无铬，弱酸至中性，无挥发，无沉淀。它是一种环保且无污染的油漆预处理产品。
1、处理方法：采用浸泡或喷淋工艺均可。
2、使用药水：XSD-117无磷陶化剂
3、加工槽材质：处理池应由不锈钢，厚壁塑料板或碳钢（带有耐腐蚀衬里）制成，交换器和喷嘴应由不锈钢或尼龙制成，管路和泵应由不锈钢制成。
4.无磷陶化剂的处理工艺：
脱脂→洗涤→纯水洗涤→陶化处理→纯水洗涤→干燥→喷涂处理
5陶化工作溶液的制备（以1000升计算）：
1.在80％的空水箱中加入清水；
2.在处理池中加入50-60L的陶器；
3.搅拌均匀溶解；
4.将剩余的水补足到1000升；
5.根据工艺参数调节PH值；
6使用条件：
工作液PH值：4.1-5.5温度：10℃-40℃时间：0.5-2min
7槽液维护和调整：
由于在连续处理过程中浓度的连续变化，必须适当添加工作罐液体以保持工作液体处于更好的工作状态。通常，每50平方米/升的处理量应添加适量的涂料。
陶器分析试剂的制备方法及分析方法
名称：5％羟胺盐酸盐：
溶液制备：称取5g盐酸羟胺，溶于95g去离子水中。
名称：1mmol / L EDTA
解决方案准备：
使用0.1mol / L EDTA稀释100倍系统
名称：pH = 1.4缓冲溶液
溶液制备：在1000ml容量瓶中量取266ml c（HCL）= 0.2mol / L溶液和250ml c（KCL）= 0.2mol / L溶液，加蒸馏水稀释至刻度，摇匀
名称：二甲酚橙指示剂0.2％：称取0.20克二甲酚橙，溶于水，稀释至100毫升
陶化剂检验与分析
取10ml槽液溶液，放入三角烧瓶中，加入20ml pH 1.4的缓冲液，然后加入5ml 5％羟胺盐酸盐溶液，最后加入少量的二甲酚橙指示剂。然后将其加热至约80°C，滴入1m mol / L EDTA溶液，直到红色消失并变为亮黄色为终点。消耗的EDTA溶液（以毫升为单位）是陶化浓度的点数。
